技能検定試験 普通旋盤 3級
普通旋盤(センタ間の最大距離が500~1500mm程度のもの)を使用.
φ60×115mm程度のS45Cの材料1個及びφ60×55mm(φ25の穴のあいたもの)程度のS45Cの材料1個に、内外径削り、テーパ削り等の切削加工を行い、 はめ合わせのできる部品を2個製作する。
使用するバイトの品種は、超硬、ハイス、その他のものでもよい。
初心者で60時間程度(10セット)の練習で合格をめざす指導をしている。(合格率100%)
標準時間 2時間 打切り時間 2時間30分
試験課題
・支給される素材(S45C)
・加工図面
・
完成品
旋盤及び工具類
外径、内径バイトは基本的に1本で荒加工から仕上げ加工まで行う。
加工練習は外径バイトで簡単な段差加工を指定された寸法に加工できるまで行う。これができるようになると課題の60%以上はできたことになるので単純な作業になるが繰返し練習すること。

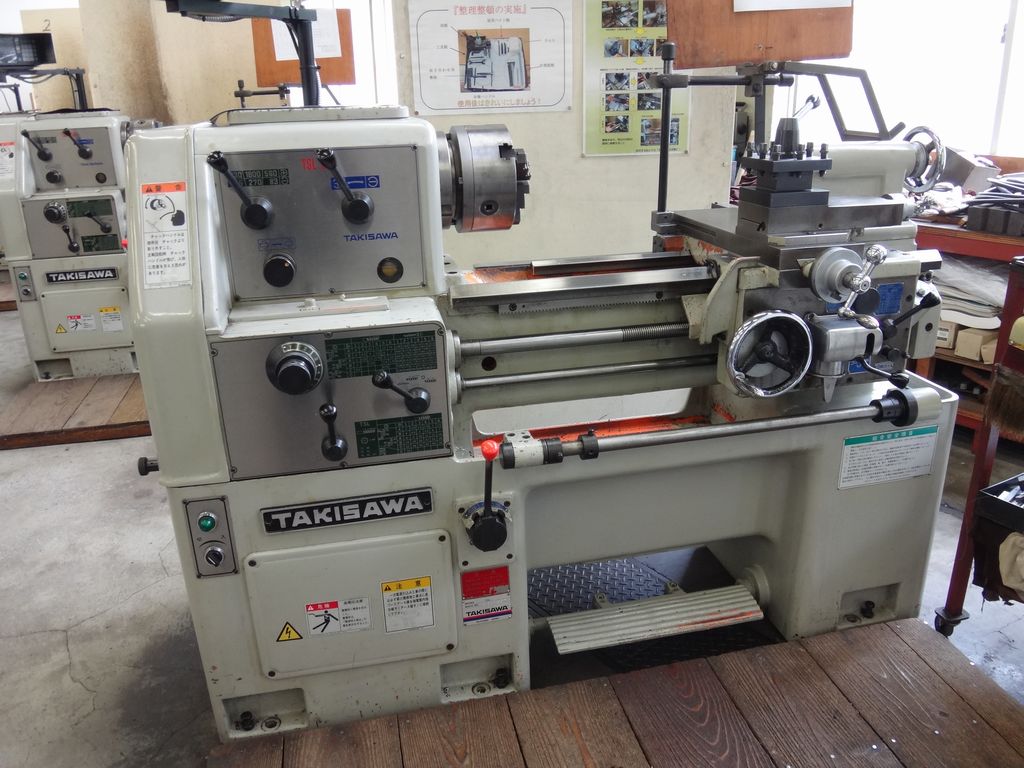

実用高速旋盤:TAKISAWA TSL-550
測定工具:ノギス 150mm 荒加工測定用
測定工具:外側マイクロメーター 0-25、25-50mm
測定工具:内測マイクロメーター 25-50mm
切削工具:外径(荒・仕上げ用)
切削工具:外径面取り用
切削工具:内径用
切削工具:内径面取り用
