教職 「機械工作実習」 旋盤作業(センターポンチ製作・先端焼入れ)

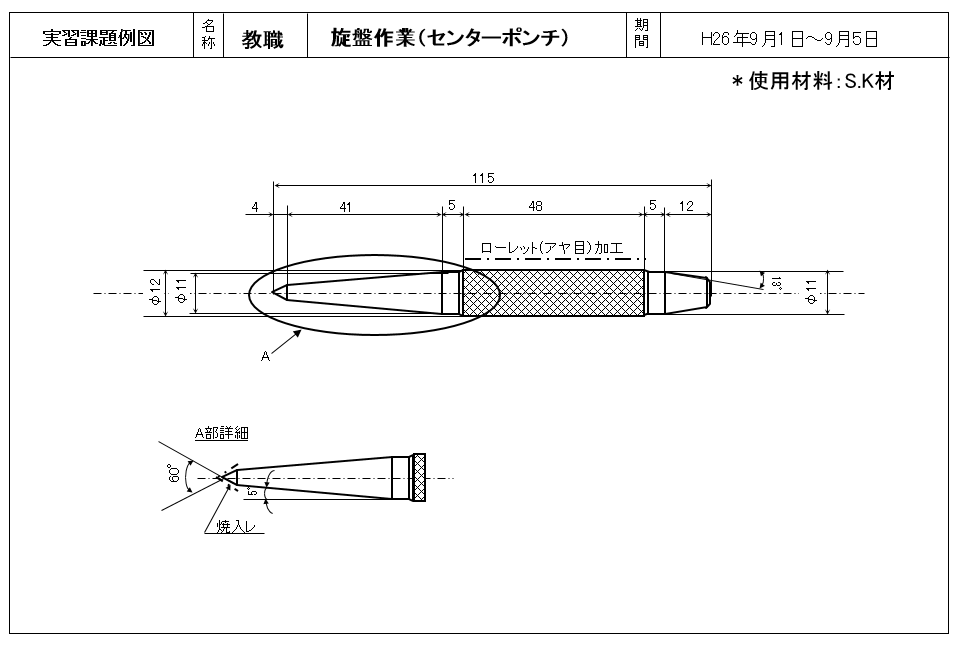

センターポンチ図面
センターポンチ製作工程
01:Φ12カケル120mm SK材
02:突出し量40mmでチャッキングする
03:端面から22mmへ剣バイトを移動
04:1030rpmで目印をつける
05:Φ12からΦ11へ外径加工
06:センター穴加工
07:突出し90mmでチャッキングする
08:端面から75mmのところへ目印をつける
09:ローレット加工の準備
10:ローレット加工
11:端面加工(準備)
12:端面加工(仕上げ)
13:13°テーパ部加工(準備)
14:13°テーパ部加工(準備)
15:13°テーパ部加工
16:刃物台を0°に戻す
17:面取り加工
18:反対側加工準備
19:外径加工Φ12からΦ11
20:5°テーパ部加工(準備)
21:端面から45mmのところへ目印をつける
22:5°テーパ部加工
23:30°テーパ部(先端)
24:先端加工
工作機械・工具・材料
旋盤:チャックに取付けた工作物を回転させて加工する
センタードリル:センター穴あけ用
バイト:外径加工用
ローレット:ローレット加工用
材料:SK材 Φ12×120mm
測定工具:ノギス、スケール
ドリルチャック:センター穴あけ
