技能検定試験 機械組立仕上げ 3級
- やすり、きさげ、スコヤ、卓上ボール盤等を使用し、はめあい、心出し、摺り合わせ等により、角ロッドを含む部品を所定の精度に仕上げ加工を行い、その部品を組み立てる。
- 標準時間 3時間 打切り時間 3時間30分
試験用材料及び課題
| 品番 | 品 名 | 材 質 | 数量 | 備考 |
| 1 | ロッド | SS400 | 1 | 支給材料 |
| 2 | 蓋 | SS400 | 1 | 支給材料 |
| 3 | 台 | SS400 | 1 | 支給材料 |
| 4 | 六角ボルト | S15C-D相当 | 4 | A M8×20－8.8（支給部品） |
使用する工作機械及び工具類
定盤 300×300程度
鉄工やすり各種
きさげ（超硬チップ）
センターポンチ（穴あけ位置決め用）
ストレートドリル（φ12・Φ6.3）
卓上ボール盤
ハイトゲージ
タップ（M8）ねじ切り

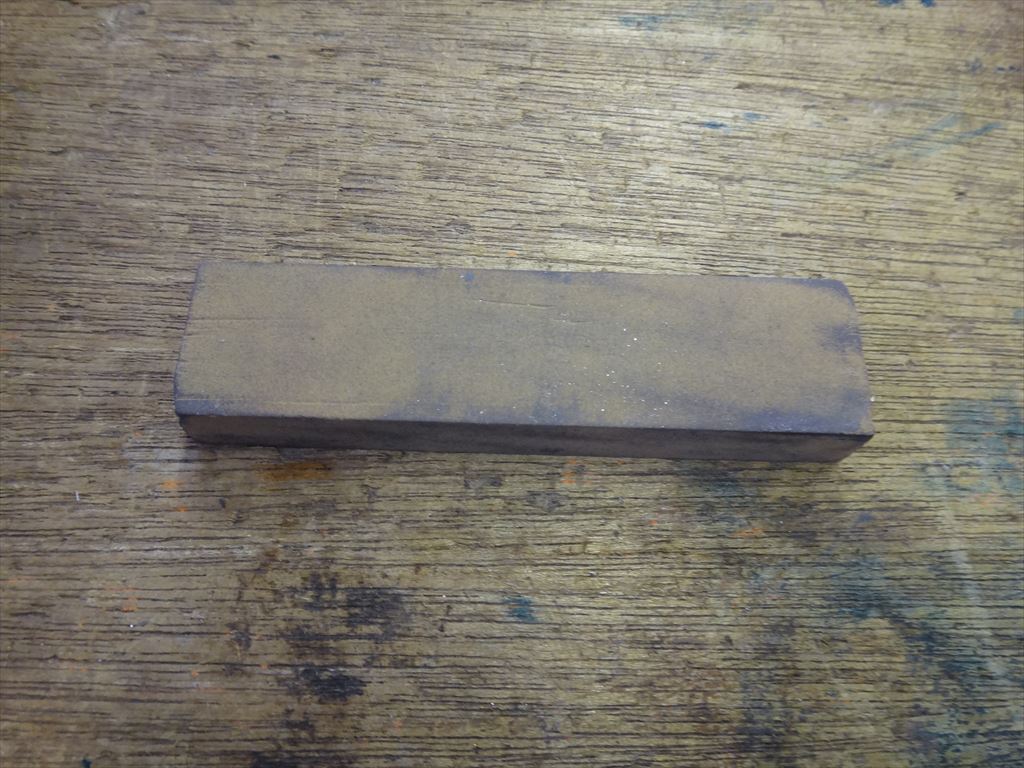

オイルストーン（角の微細な面取り）
シックネスゲージ（組立調整用）
マイクロメーター （0～25mm）
スコヤ （各部の直角度確認用）
スパナ（M8用）
